Zestaw do grzania wody w bojlerach ECO Solar Boost EVO PRO 7xPV

Najprostszy system grzania wody w bojlerach dostępny na rynku.

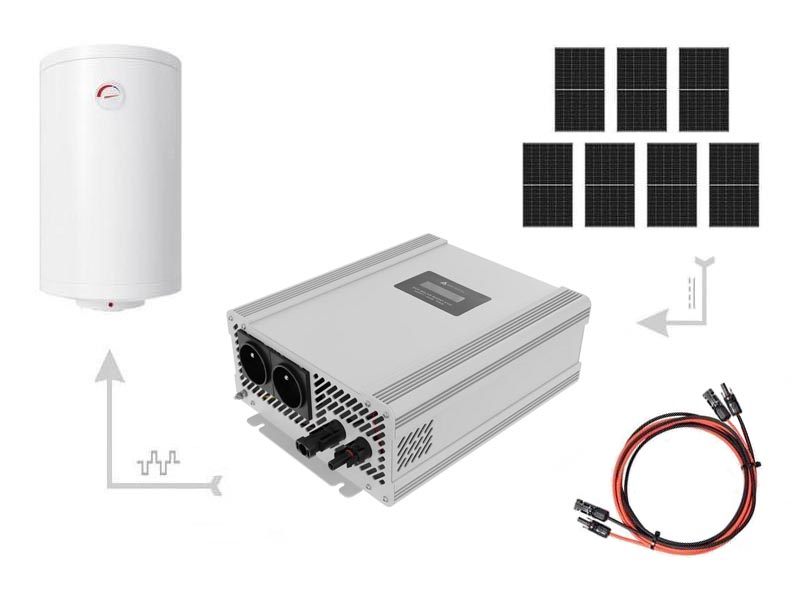

Zestaw składa się z 7 paneli monokrystalicznych o mocy 450W każdy, przetwornicy ECO SOLAR BOOST EVO MPPT-4000 PRO 4KW oraz kompletnego okablowania o długości 25 metrów zakończonego z jednej strony złączami MC4 a z drugiej konektorami oczkowymi do przetwornicy.

System jest prosty i wymaga jedynie podłączenia 7 paneli fotowoltaicznych o napięciu roboczym około 32 V (lub odpowiedniej liczby innych paneli) do przetwornicy oraz odbiornika energii, np. bojlera elektrycznego lub ogrzewania podłogowego.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Zastosowanie algorytmu MPPT sprawia, że przetwornica w inteligentny sposób reguluje ilość energii przekazywanej do grzałki tak, aby maksymalnie wykorzystać energię pobieraną z paneli fotowoltaicznych.

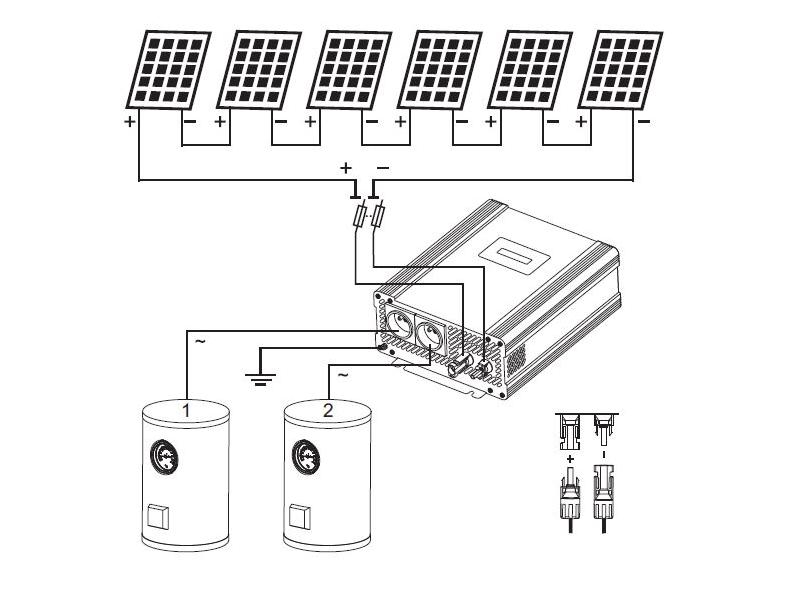

Maksymalna moc sytemu to 4kW, przetwornica posiada wyjście priorytetowe numer "1" oraz wyjście zależne numer "2".
Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Zastosowanie algorytmu MPPT sprawia, że przetwornica w inteligentny sposób reguluje ilość energii przekazywanej do grzałki tak, aby maksymalnie wykorzystać energię pobieraną z paneli fotowoltaicznych.

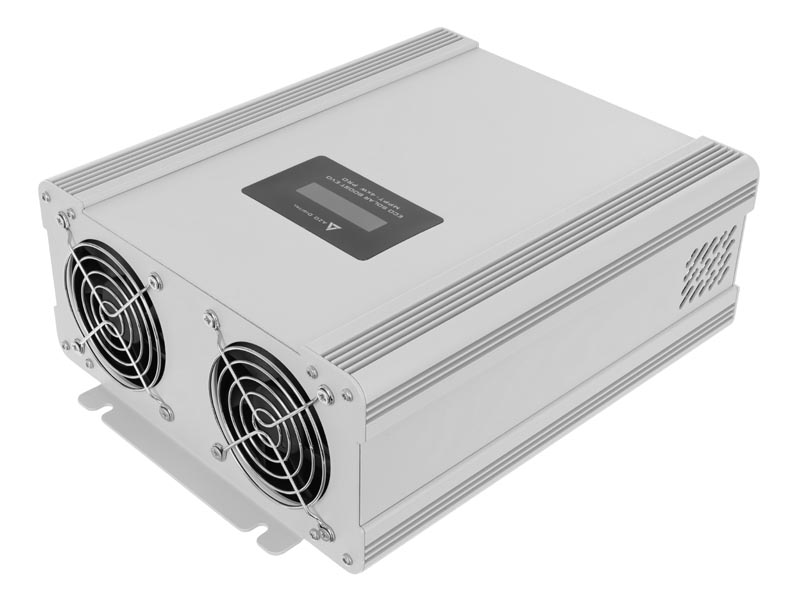

Przetwornica ECO Solar Boost EVO MPPT-4000 PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o bieżących zdarzeniach oraz parametrach instalacji PV, takich jak:

• napięcie systemu paneli PV
• prąd generowany przez panele PV
• moc oddawana na wyjściu
• energia wyprodukowana w dniu bieżącym
• energia wyprodukowana w dniu poprzednim
• całkowita wyprodukowana energia (mierzona od pierwszego uruchomienia)

UWAGA !    Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.


• Zestaw zawiera:
• 7 monokrystalicznych paneli PV 450W
• Przetwornica Solarna ECO SOLAR BOOST EVO MPPT-4000 PRO 4KW
• komplet przewodów 25 metrów ze złączami

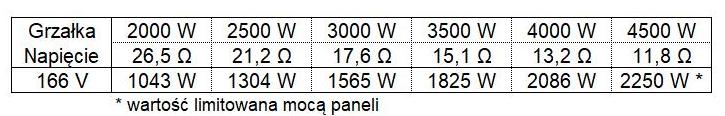

W tabeli poniżej przedstawiono moc skuteczną systemu w zależności od mocy nominalnej grzałki. Prawidłowy dobór grzałki zapewnia najwyższą efektywność systemu podgrzewania wody.



Uwaga: napięcie obwodu otwartego (Voc) nie jest wykorzystywane do powyższych wyliczeń. Należy jednak zwrócić szczególną uwagę na to aby jego wartość nie przekroczyła dopuszczalnego napięcia inwertera 350V. Ze względu na zmienność napięcia paneli względem temperatury otoczenia należy podczas projektowania instalacji przyjąć bezpieczny zapas napięcia obwodu otwartego wynoszący około 15%. W praktyce oznacza to, że napięcie to mierzone w temperaturze 25°C nie powinno przekraczać 300V.

DANE TECHNICZNE

• Napięcie wejściowe (DC): 120 V ÷ 350 V
• Napięcie wyjściowe RMS (AC): 120 V ÷ 250 V
• Częstotliwość napięcia wyjściowego: 50 Hz
• Przebieg napięcia wyjściowego: modyfikowana sinusoida
• Maksymalna moc: 4000 W
• Maksymalny prąd: 16A
• Punkt przełączenia na sieć / panele: 40 V / 80 V (±5 %)
• Połączenie paneli PV: szeregowe lub szeregowo-równoległe
• Wejściowe złącze zasilania DC: MC4 - 1 kpl
• Gniazdo wyjściowe AC: typ E (z bolcem) - 2 szt.
• Temperatura pracy: -25 °C ÷ 55°C
• Sprawność: > 97 %
• Chłodzenie: aktywne (automatyczna regulacja)
• Stopień ochrony (IP): IP21
• Funkcja MPPT: tak
• Zabezpieczenie termiczne: 80 °C
• Zabezpieczenie przeciążeniowe: tak
• Zabezpieczenie zwarciowe: tak
• Zabezpieczenie nadnapięciowe: tak
• Obsługa obciążeń rezystancyjnych: tak
• Obsługa obciążeń pojemnościowych: nie
• Obsługa obciążeń indukcyjnych: nie
• Obudowa: aluminium
• Wymiary (dł. sz. wys.): 318 x 222 x 103 [mm]
• Waga: 2,8 kg
