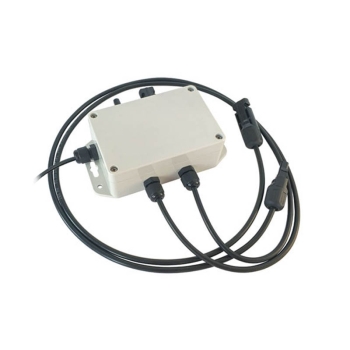

Moduł systemu p-poż (1-panel) Wyłącznik bezpieczeństwa MP-20
Koszt wysyłki: od 20,00 zł
Numer katalogowy: AZO00D1265
Kod producenta: AZO00D1265
Stan magazynowy:
Kod EAN: 5903699340110
Stan produktu: Nowy
- Opis produktu
- Recenzje produktu (0)
Panele fotowoltaiczne zasilające inwertery centralne wytwarzają niebezpieczne wysokie napięcie stałe, które w wypadku pożaru i akcji ratowniczo-gaśniczej stwarza duże niebezpieczeństwo porażenia ratowników.
Głównym zadaniem systemu bezpieczeństwa instalacji PV jest wyłączenie niebezpiecznego napięcia na obwodach prądu stałego w sytuacjach awaryjnych oraz podczas zaników sieci energetycznej. Kompletny system bezpieczeństwa instalacji PV wymaga zastosowania modułów MP-20, centrali sterującej SMP-50 lub SMP-100 oraz wiązki sterującej WZK-200.
Oprócz tego w instalacji powinny również znaleźć się takie elementy jak:
Centralę należy zasilić z sieci energetycznej, poprzez wyłącznik nadprądowy połączony mechanicznie z wyzwalaczem wzrostowym. Do wyzwalacza podłączamy przycisk przeciwpożarowy, który zasilamy z sieci. Przycisk należy zamontować w dostępnym i opisanym miejscu.
Domyślnie, nie zasilone moduły MP-20 zwierają wyjścia paneli (napięcie spada do 0V na panelu). Zasilenie centrali sterującej powoduje pojawienie się napięcia we wiązce sterującej, co w konsekwencji powoduje ich odblokowanie i zasilenie inwertera centralnego.
Gdy centrala ponownie nie ma zasilania, moduły MP-20 zwierają wyjścia paneli, doprowadzając do zaniku napięcia w instalacji PV, dzięki czemu w razie pożaru można bezpiecznie podjąć akcję ratowniczą.
Głównym zadaniem systemu bezpieczeństwa instalacji PV jest wyłączenie niebezpiecznego napięcia na obwodach prądu stałego w sytuacjach awaryjnych oraz podczas zaników sieci energetycznej. Kompletny system bezpieczeństwa instalacji PV wymaga zastosowania modułów MP-20, centrali sterującej SMP-50 lub SMP-100 oraz wiązki sterującej WZK-200.
Oprócz tego w instalacji powinny również znaleźć się takie elementy jak:
- wyłącznik nadprądowy
- wyzwalacz wzrostowy
- przycisk przeciwpożarowy
Centralę należy zasilić z sieci energetycznej, poprzez wyłącznik nadprądowy połączony mechanicznie z wyzwalaczem wzrostowym. Do wyzwalacza podłączamy przycisk przeciwpożarowy, który zasilamy z sieci. Przycisk należy zamontować w dostępnym i opisanym miejscu.
Domyślnie, nie zasilone moduły MP-20 zwierają wyjścia paneli (napięcie spada do 0V na panelu). Zasilenie centrali sterującej powoduje pojawienie się napięcia we wiązce sterującej, co w konsekwencji powoduje ich odblokowanie i zasilenie inwertera centralnego.
Gdy centrala ponownie nie ma zasilania, moduły MP-20 zwierają wyjścia paneli, doprowadzając do zaniku napięcia w instalacji PV, dzięki czemu w razie pożaru można bezpiecznie podjąć akcję ratowniczą.
- Dane techniczne modułu MP-20
- maksymalne napięcie panelu PV: 60 VDC
- maksymalny prąd panelu PV: 15A
- zakres napięcia sterującego: 30÷60 VAC
- pobór mocywstanie otwartym: 1.5 W
- pobór mocywstanie zwartym: 0 W
- czas załączenia / rozłączenia: poniżej 0.5 sekundy
- wejście PV: Złącze MC4
- wyjście PV: Złącze MC4
- złącze sterowania: DC 5,5/2,5 hermetyczne
- szczelność obudowy: IP68
- materiał obudowy: ABS
- wymiary obudowy [mm]: 152x82x45
- Wymiary obudowy ze złączami [mm]: 157x138x45
- Waga: 250 g
