Hybrydowy zestaw solarny off-grid ESB-7kW-24 MPPT 8xPV

Domowa elektrownia off-grid.

Zestaw składa się z 8 paneli monokrystalicznych o mocy 450W każdy, inwertera hybrydowego ESB-7kW-24, zabezpieczenia DC/DC, rozłącznika izolacyjnego oraz kompletnego okablowania o długości 25 metrów zakończonego złączami MC4.
Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego.

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

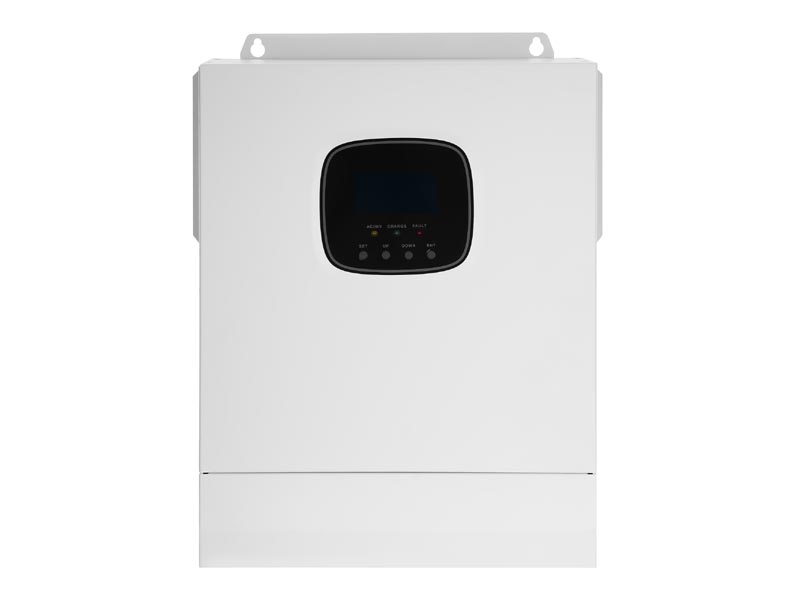

Intuicyjny panel sterowania pozwala na odczyty bieżących parametrów urządzenia oraz konfigurację trybów pracy. Umieszczony jest na froncie urządzenia, co pozwala na łatwy i prosty sposób obsługi.

Moduł komunikacji pozwala na zdalne odczyty parametrów oraz konfigurację inwertera za pomocą Smartfona i aplikacji mobilnej.

Istotną cechą inwerterów serii ESB jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora. W trybie tym energia solarna wspomaga zasilanie urządzeń z sieci energetycznej.


• Zestaw zawiera:
• 8 monokrystalicznych paneli PV 450W

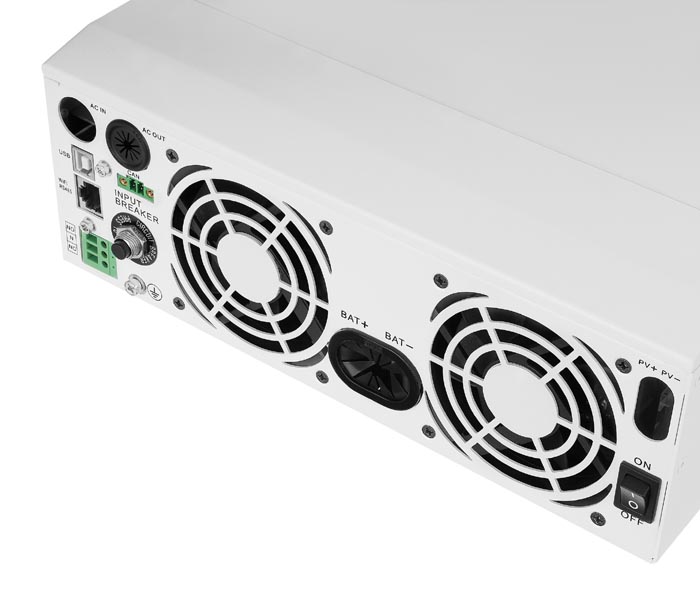

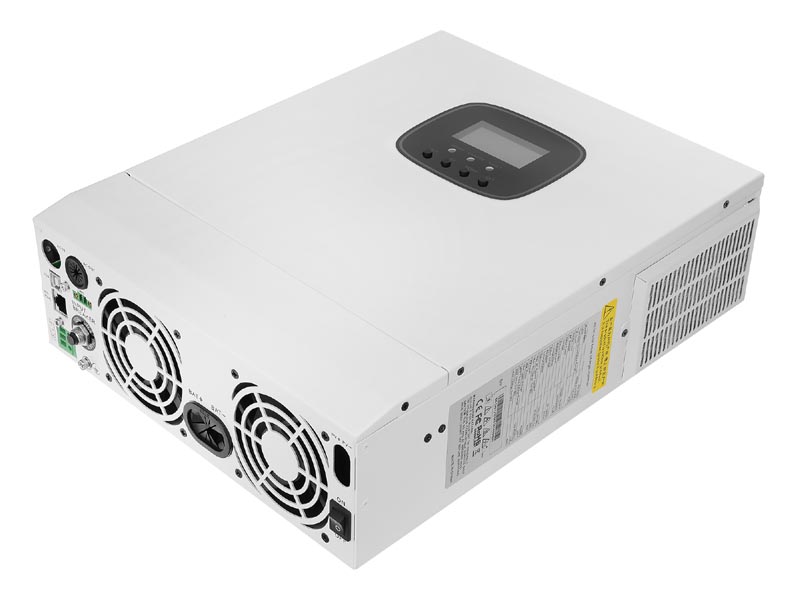

• Hybrydowy inwerter solarny ESB 7kW-24
• Zabezpieczenie DC/DC instalacji PV PVP-10 700V/16A
• Rozłącznik izolacyjny DC/DC instalacji PV 32A / 1000VDC
• komplet przewodów 25 metrów ze złączami
• instrukcję instalacji

• Dane techniczne inwertera:

Tryb sieciowy

• Znamionowe napięcie wejściowe: 220/230 Vac
• Zakres napięcia wejściowego: (170 Vac ~ 280 Vac) ±2% // (90 Vac ~ 280 Vac) ±2%
• Częstotliwość: 50 Hz / 60 Hz (auto wykrywanie)
• Zakres częstotliwości: 47±0,3 Hz ~ 55±0,3 Hz (50 Hz) // 57±0,3 Hz ~ 65±0,3 Hz (60 Hz)
• Ochrona przed przeciążeniem / zwarciem : Rozłącznik
• Wydajność: > 95 %
• Czas przełączania: 10 ms (wartość typowa)
• Zabezpieczenie przed prądem wstecznym AC: Tak
• Maksymalna moc ciągła: 7000 VA

Tryb inwertera

• Przebieg napięcia wyjściowego: Czysta sinusoida
• Znamionowa moc wyjściowa (VA): 3500 VA
• Znamionowa moc wyjściowa (W): 3500 W
• Znamionowe napięcie wyjściowe (Vac): 230 Vac
• Tolerancja napięcia wyjściowego: ±5%
• Zakres częstotliwości wyjściowej (Hz): 50 Hz ± 0,3 Hz / 60 Hz ± 0,3 Hz
• Maksymalna sprawność: 90 %
• Ochrona przed przeciążeniem: TAK
• Ochrona wyjścia przed zwarciem: Rozłącznik
• Znamionowe napięcie akumulatora: 24 V
• Zakres napięcia akumulatora: 20 Vdc ~ 33 Vdc ± 0,3 Vdc
• Tryb oszczędzania energii: Obciążenie ≤ 50 W

Ładowanie AC

• Obsługiwany typ akumulatora: kwasowo-ołowiowy lub litowy
• Maksymalny prąd ładowania: 80 A
• Precyzja prądu ładowania: ± 5 A
• Zakres napięcia ładowania: 20 ~ 33 V
• Ochrona przed zwarciem: Rozłącznik oraz bezpiecznik
• Ochrona przed przeładowaniem: Alarm, zatrzymanie po 1 minucie

Ładowanie PV

• Maksymalne napięcie obwodu otwartego PV: 500 V
• Zakres napięcia pracy PV: 120 ~ 500 V
• Zakres napięcia MPPT: 120 ~ 450 V
• Napięcie startowe: 120 V
• Zakres napięcia akumulatora: 20 ~ 33 V
• Zalecana moc obwodu PV: < 4000 W
• Zakres prądu ładowania PV: 0 ~ 80A
• Zabezpieczenie przed zwarciem ładowania: Bezpiecznik
• Zabezpieczenie przed odwrotnym odłączeniem: Tak

Specyfikacja

• Zakres temperatur pracy: -10°C do 55°C
• Zakres temperatur przechowywania: -25°C ~ 60°C
• Zakres wilgotności: 5% do 95%
• Hałas: ≤ 60 dB
• Chłodzenie: Wentylator automatyczny
• Interfejs komunikacyjny: USB / RS485 / CAN / styk bezpotencjałowy
• Wymiary: 390 x 290 x 102 [mm]
• Masa: 7,4 kg

Panel fotowoltaiczny Ulica Solar UL-450M-108BHVN 450W Watt N-type

• Moc nominalna Pmax (W): 450
• Tolerancja mocy Pmax Maximum: 0 ~ +5
• Maksymalne napięcie Vmp [V]: 33.28
• Prąd w mocy nominalnej lmp [A]: 13.55
• Napięcie obwodu otwartego VOC [V]: 39.78
• Zabezpieczenie zwarciowe [A]: 25
• Prąd zwarciowy [A]: 14.38
• Wydajność modułu [%]: 22.52
• NOTC: 41°C - 45°C
• Tolerancja mocy: 0 - +5W
• Współczynnik temperatury Pmax: -0.29%/C
• Współczynnik temperatury Voc: -0.25%/C
• Współczynnik temperatury Isc: +0.046%/C
• Maksymalne napięcie pracy: 1500VDC
• Temperatura robocza: -40°C +85°C
• Maksymalny prąd zwrotny [A]: 25
• Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa
• Ogniwa: Mono N-type
• Ilość ogniw: 108 (6×9x2)
• Wymiary modułu [mm]: 1762×1134×30
• Waga [kg]: 21.0
• Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowane
• Skrzynka przyłączeniowa: IP68
• Przewody: 4mm2, (+)120cm, (-)120cm
• Konektory: MC4-kompatybilne
